GNW型內進流式網板格柵除污機，是一種將攔污和除污結合于一體的高效細格柵除污設備。適用于大、中、小型泵站作為精細格柵，攔截、清除水中的漂浮物，如：雜草、紙片、煙頭、瓜子、纖維、毛發等，該機型具有很高的污物捕獲率，可保證后續處理工藝的有效實施。

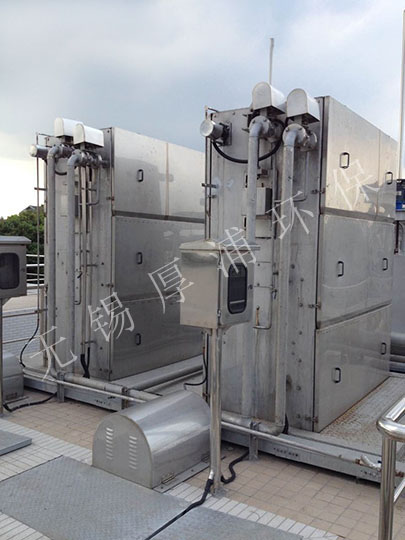

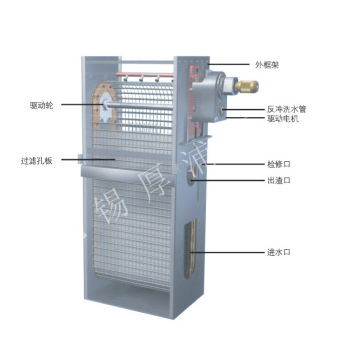

       內進流式網板格柵除污機主要由驅動裝置、機架、牽引鏈條、帶提升階梯的網板、沖洗系統及電控系統等主要部件組成。驅動電機安裝在機架正向的主軸上，兩側網板在傳動鏈條的帶動下，自下而上將其長度范圍內截留的污物向上提取，抵達上部時，通過鏈輪的轉向功能，在頂置的沖洗裝置的沖洗水作用下，自動完成卸污工作，渣水排入兩側網板之間的集渣槽后自流排出機外。
       內進流式網板格柵除污機的驅動裝置位于機架上部， 為進口品牌SEW軸裝式減速機。在機架前后二側設置了螺旋式調節裝置，調整傳動鏈條緊松。
       內進流式網板格柵除污機的機架為不銹鋼板材與型鋼組裝、焊接成的一整體式長方體剛性結構。機架下部迎水端開有一個進水洞口，機架的前后壁板上設有導軌，其上部還設有一內部集渣槽，并延伸至機外。機架安裝于格柵井的中央，機架的兩側與格柵井之間的間隙為格柵濾后出水的通道。在機架的迎水端兩側布置了導流擋板，其在導流的同時，可防止漂浮垃圾通過。

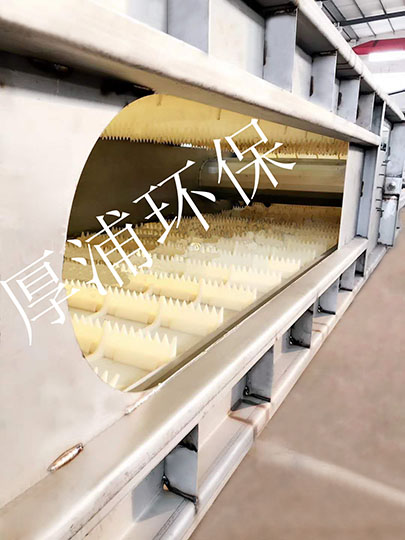

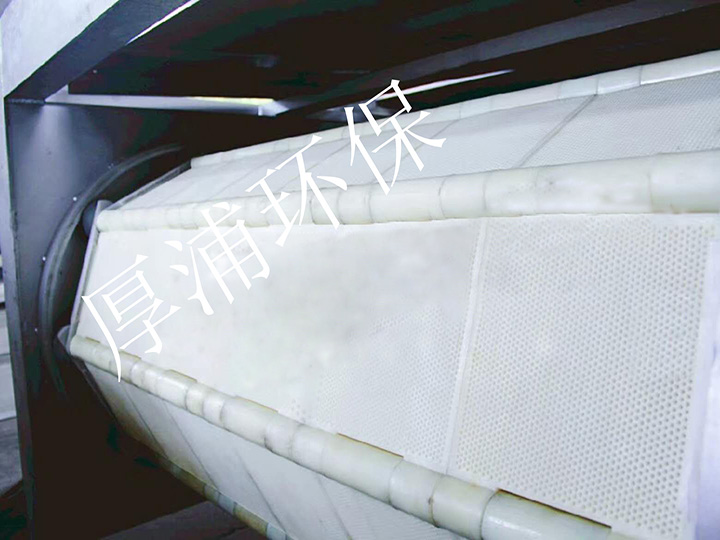

       傳動用的牽引鏈輪及導向裝置，分別置于機架兩側的上部和下部。階梯式網板采用ASTM304不銹鋼制造，網面為規則排列的小孔，具有過水與截污的功能，臺階面能截留較大的污物。內進流式網板格柵除污機設有可靠的網板沖洗系統，中壓沖洗系統與格柵同時起停，有效去除網板截留的絕大部分污物。高壓沖洗系統去除一些難以去除的污物，確保網孔再生。

設備名稱	內進流式網板格柵除污機
設備型號	GNW2000
井   寬	2100mm
井   深	2400mm
柵前水深	1250mm
網板長度	2000mm
安裝角度	90°
過水孔徑	3mm
過水量	50000m³/d
大過柵水位差	300mm
電機減速機	SEW
提升電機功率	1.1Kw
中壓泵功率	11Kw
高壓泵功率	7.5Kw
耗水量	約200m³/d（根據實際開停比變化）

電控
       3臺格柵的電氣系統設置在1臺電氣控制柜內，該電氣控制柜內包括了對高排水型壓榨機及中、高壓沖洗水泵的控制，并可對其進行單獨或聯動控制。聯動控制時，格柵除污機與高排水螺旋壓榨機及沖洗水泵可同時啟停；除污機的電氣控制具有手動、自動、手動自動切換、急停、切斷、報警等功能。手動用于除污機的現場短時間控制運行。本機在自動狀態下運行時，通過觸摸屏在0～24小時內設定除污機的‘開—停’工作周期，當格柵機處于停止時間周期時，如果柵前水位超過設定值，格柵機自動啟動運行。內進流式網板式格柵除污機的電氣控制柜留有供遠方集中(PLC)控制的接口。內進流式網板式格柵除污機在無人看管的情況下，將操作旋鈕旋至自動位，除污機將在指定的工作方式下自動運行。
1號/2號/3號格柵機操作說明
       本機操作人員應熟悉本機性能，掌握操作、維護、保養本機的方法。
       柜內合上電源主開關及1、2、3號格柵及其系統設備電機斷路器，內門上打開變壓器開關，電源指示燈（220V指示）、（24V指示）亮。
       柜門上有 3位選擇開關，一種可以實現遠控與就地選擇，另一種可以實現手動和自動選擇。當選擇開關撥至手動位時可通過觸摸屏上按鈕對各電機手動控制；選擇開關撥至自動位時系統按設定的開停時間交替運轉。
       按鈕臺下部設置了應急控制開關。當PLC系統故障時，將選擇開關置于應急位置，打開相應格柵開關，系統在時間繼電器控制下強制自動運行。
關于高壓泵設置的警告：
       手動模式時，高壓泵嚴禁設于常開位置！
       自動模式時：?jiǎn)未喂ぷ鲿r(shí)間可設定為4-5分鐘，間隔一般不小于4小時！
故障
       格柵主電機或水泵電機發生過載，系統將自動停機。電機過載時，故障指示燈亮，觸摸屏上有相應故障的顯示。一旦發生沖洗水?dāng)喙瑳_洗系統即停止工作，并發出缺水報警信號，相關人員應及時處理，避免污水外溢。
       柜門設有急停按鈕（SB0），在發生異常故障時，按下（SB0）整個系統停止運行，在確認正常后可旋動該按鈕使其復位。

維護和檢修
       1. 格柵周圍應保持清潔，每天至少檢查和清理一次。嚴禁將木塊、木板及其他雜物投入格柵前池！
       2. 經常檢查減速機油封是否漏油，損壞的油封應及時替換。油位不足應及時加油并定期替換。減速器應保證潤滑，按SEW隨機說明書進行維護保養。高壓泵工作30h必須替換首次潤滑油，以后每工作100h替換潤滑油，油品為46號好抗磨液壓油，加至油標中位。警告：換油前必須先切斷高壓泵電動機斷路器QF5/QF10。
       3. 機架壁上的四個軸承必須定期潤滑，油品為鋰基潤滑脂。每隔30天注入一次。另外，壓榨機尾部軸承座上的油杯中每隔30天注入一次。
       4. 定期清洗管道過濾器濾網，一般當過濾器后壓力表表壓低于0.6Mpa時停機清洗過濾器濾網，保證沖洗系統的工作效果。警告：清洗工作結束，開機前必須打開關閉的閥門！
       5. 本機應避免長期停機，保證設備各部處于良好工作狀態。應故停機超過7天時，必須排盡污水，格柵不得長期浸泡在不流動的污水中。
       6. 電氣維修應由專業人員進行，維修時應切斷電源。

設備運轉簡易觀察方法
       1. 柵前：觀察進水洞口處濾網，左側為上行濾網，網面有較多垃圾。右側為下行濾網，網面應干凈無渣。
       2. 柵后：觀察柵后兩側出水渠中的水流流動情形，格柵運轉時，水流翻滾，流速大。停止時，出水量漸減，流速降低，柵后液面漸趨平穩。
       3. 觀察格柵機運轉一個周期，有無異常聲響，傾聽中壓沖洗時發出的沖擊聲是否響亮有力。
       4. 觀察壓榨機運轉時有無異常聲響，出渣量、排水量是否正常。
