結構與原理

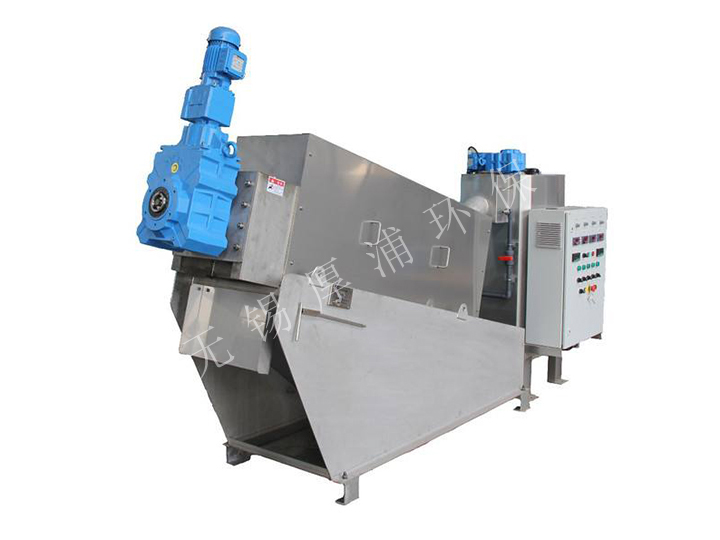

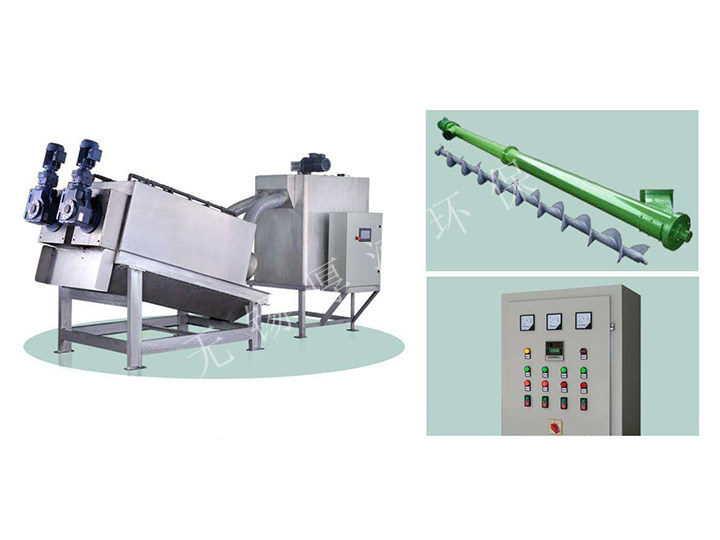

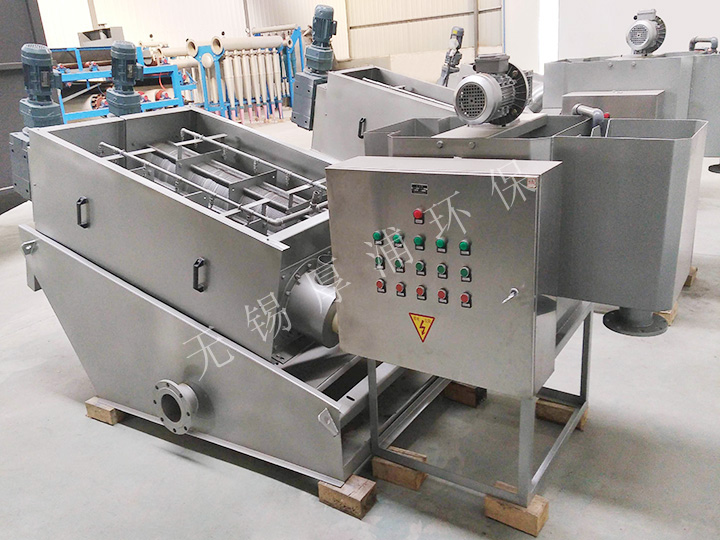

       脫水機的疊螺主體是由固定環和游動環相互層疊，螺旋軸貫穿其中形成的過濾裝置。前段為濃縮部，后段為脫水部。
       固定環和游動環之間形成的濾縫以及螺旋軸的螺距從濃縮部到脫水部逐漸變小。
       螺旋軸的旋轉在推動污泥從濃縮部輸送到脫水部的同時，也不斷帶動游動環清掃濾縫，防止堵塞。

設備工藝
       污泥在濃縮部經過重力濃縮后，被輸送到脫水部，在次過程中隨著濾縫及螺距的逐漸變小，以及背壓板的阻擋作用下，產生大的內壓，容積不斷變小達到充分脫水的目的。
       整機幾乎全部采用304不銹鋼材質，能夠延長使用壽命。易損部件只有螺旋軸和浮動環，使用周期長。

技術優勢
適用廣泛：
       適用于市政污水、自來水、食品、飲料、化工、皮革、造紙、印染、制藥、煤化工、畜牧、洗滌、金屬加工、酸洗電鍍、礦井下水倉污泥等行業。
技術優勢一：
       適用于高、低濃度的污泥脫水。
       疊螺式污泥脫水機可直接處理曝氣池和二沉池污泥，無需設置污泥濃縮池和污泥貯存池，因此可降低基建總體投資成本，并避免傳統污泥濃縮池中磷釋放的問題，提升污水處理系統脫磷功能。
技術優勢二：
       動定環取代濾布，自清洗、無堵塞，易處理含油污泥。
       疊螺式污泥脫水機在螺旋軸的旋轉作用下，活動板相對于固定板不斷錯動，從而實現了連續的自清洗過程，避免了傳統脫水機普遍存在的堵塞問題。因此抗含油污能力強，易分離、不堵塞。而且無需外加水進行高壓沖洗，清潔環保，無臭氣，無二次污染。
技術優勢三：
       低速運轉，無噪音，低耗能。
       疊螺式污泥脫水機依靠容積內壓進行權水，無需浪筒等大型機體，而且運轉速度性，僅為2-4轉每分鐘，因此節水，節能，噪音低，其單位耗電儀為0.01-0.1kw/kg-DS，可降低污水處理系統運行成本。
技術優勢四：
       全自動控制，運行管理簡單。
       疊螺式污泥脫水機內無濾布、濾孔等易堵塞元件，運行簡單安全，根據客戶的運行時間段情況，結合自動控制系統，與泡藥機，進泥泵、加藥泵等進行連動，可進行程序設定，實現全自動無人值守。日常維護時間短，維護作業簡單。絮凝劑藥劑采用PAM（陽離子），溶解濃度為1-3‰。

規格尺寸參數

型號	底支架尺寸	混凝箱箱體尺寸 （不含攪拌機）	設備整體尺寸 （尺寸不含法蘭及攪拌機）	軸長度 （mm）	排泥高度 （mm）
131	1500×450×5mm	750×420×1000	2000×450×1250	1000	400
132	1500×680×5mm	950×520 ×1000	2000×680×1250	1000	400
201	2250×580×5mm	920×520 ×1200	3350×580×1350	1560	500
202	2250×1000×5mm	1140×650×1240	3350×1000×1350	1560	650
301	2360×780×5mm	1080×550×1500	3480×750×1550	1560	800
302	2660×1150×5mm	1250×650×1560	3800×1150×1550	1560	800
401	2880×850×5mm	1250×600×1600	4500×850×1800	1980	900
402	2880×1360×5mm	1250×780×1680	4500×1360×1800	1980	900
403	3300×2100×5mm	1750×1200×1750	5500×2100×2200	1980	900
404	3300×2500×5mm	2000×1400×1750	5800×2500×2200	1980	900

型號	進、出水口法蘭	攪拌機（kw）	減速機（kw）	重量	運行質量
131	進DN40，出DN65	0.55	0.55	230	400
132	進DN40，出DN65	0.55	0.55×2	480	620
201	進DN65，出DN100	0.75	0.75	600	1100
202	進DN65，出DN100	0.75	0.75×2	950	1600
301	進DN80，出DN100	0.75	0.75	800	1500
302	進DN80，出DN125	0.75	0.75×2	1200	3200
401	進DN80，出DN150	0.75	1.1	1550	3400
402	進DN100，出DN150	0.75	1.1×2	2400	4800
403	進DN100，出DN150	1.1	1.1×3	3500	7000
404	進DN100，出DN150	1.1	1.1×4	4800	8000

以上數據僅供參考

選型參考

型號	（kg/DS/h） 絕干污泥量	2000mg/L 2%	5000mg/L 5%	10000mg/L 10%	20000mg/L 20%	25000mg/L 25%	50000mg/L 50%
131	6~10kg/h	3.5m3/h	1.4 m3/h	1 m3/h	0.5 m3/h	0.4 m3/h	0.2 m3/h
201	9~15 kg/h	4.5 m3/h	1.8 m3/h	1.5 m3/h	0.7 m3/h	0.6 m3/h	0.3 m3/h
202	20~30 kg/h	10 m3/h	4 m3/h	3 m3/h	1.5 m3/h	1.2 m3/h	0.6 m3/h
301	40~60 kg/h	19 m3/h	7.6 m3/h	6 m3/h	3 m3/h	2.4 m3/h	1.2 m3/h
302	75~120 kg/h	37 m3/h	15 m3/h	12 m3/h	6 m3/h	5 m3/h	2.4 m3/h
401	95~150 kg/h	48 m3/h	19 m3/h	15 m3/h	7.5 m3/h	6 m3/h	3 m3/h
402	185~310 kg/h	92 m3/h	37 m3/h	30 m3/h	15 m3/h	12 m3/h	6 m3/h
403	285~450 kg/h	142 m3/h	57 m3/h	45 m3/h	22 m3/h	18 m3/h	9 m3/h
404	365~600 kg/h	182 m3/h	73 m3/h	61 m3/h	30 m3/h	24 m3/h	12 m3/h

不同濃度污泥的處理能力，常規以10%濃度參考。
